- 소양강댐은 거대한 두께와 부피로 버티는 사력댐이고, 충주댐은 콘크리트 자체 무게로 수압을 누르는 중력식 댐입니다.
- 충주댐이 콘크리트를 선택한 배경에는 상류의 원활한 시멘트 수급 환경과 협곡 지형에서 대규모 수문을 몸통 위에 얹어야 했던 방류 조건이 있었습니다.
- 충주댐은 첨두발전으로 널뛰는 하류 수위를 안정시키기 위해 19.6km 하류에 조정지댐을 두어 발전과 균등한 유량 공급을 동시에 해결했습니다.
소양강댐과 충주댐은 둘 다 수도권의 용수를 책임지며 한강 수계를 지탱하는 거대한 다목적댐입니다. 그런데 1973년 준공된 소양강댐은 흙과 돌을 960만㎥ 쌓아 만든 사력댐인 반면, 불과 5년 뒤 착공한 충주댐은 콘크리트 90만 2,000㎥를 쏟아부은 콘크리트 중력식 댐으로 지어졌습니다. 같은 나라가 같은 강줄기에 왜 정반대의 해법을 내놓았을까요? 이 선택의 배경에는 재료의 단순한 우열이 아니라 '공학적 조건'과 '수자원 운영 메커니즘'의 명확한 차이가 자리 잡고 있습니다.
댐의 구조적 차이: 두께로 버티는 사력댐 vs 무게로 누르는 중력댐
댐이 거대한 수압을 버텨내는 메커니즘은 형식에 따라 완전히 갈립니다. 흙댐(사력댐)은 수압을 넓은 두께와 거대한 덩치로 받아냅니다. 밑변을 아주 넓게 깔아 바닥 마찰력과 토체의 부피로 물을 가두는 방식입니다. 반면 콘크리트 중력댐은 옆에서 보았을 때 직각삼각형에 가까운 형태로, 자체 콘크리트 덩어리의 순수한 자중(무게)으로 바닥을 짓눌러 수압을 이겨냅니다.
엄청난 수압을 견디기 위해 방대한 양의 흙과 돌을 쌓아 올린 사력댐의 모습입니다.
두 방식은 취약점을 통제하는 원리도 다릅니다. 사력댐의 치명적인 약점은 물이 댐 꼭대기(월류)를 단 한 번이라도 넘어서면 흙이 씻겨 내려가며 순식간에 붕괴한다는 점입니다. 그래서 사력댐은 홍수 때 물을 빼내는 여수로를 댐 몸통에 두지 못하고, 옆 산을 깎아 우회 물길을 따로 만듭니다.
반면 콘크리트 중력댐은 물이 넘쳐도 구조체가 씻겨 나가지 않으므로 댐 몸통 위에 수문을 직접 얹을 수 있습니다. 대신 콘크리트 댐은 밑바닥 암반 틈으로 스며든 물이 댐을 위로 들어 올리려는 양압력을 제어해야 합니다. 시멘트가 굳을 때 발생하는 막대한 수화열로 균열이 생기지 않도록 내부에 냉각 파이프를 묻고 블록 단위로 나누어 타설하는 정밀한 열관리도 필수적입니다.
왜 5년 만에 설계가 뒤집혔는가: 재료가 아닌 조건의 차이
소양강댐이 흙을 택하고 충주댐이 콘크리트로 선회한 이유는 시대와 입지가 요구한 조건이 달랐기 때문입니다. 1968년 소양강댐 설계 당시에는 막대한 시멘트와 철근을 강원도 춘천 산골까지 운송하는 물류비 부담이 상당했습니다. 현장 주변에 널려 있던 흙과 바위를 활용하는 사력댐 방식이 공사비와 공기를 대폭 줄일 수 있었고, 전시에 폭격을 맞아도 구조체 전체가 한 번에 무너지지 않는다는 방호 논리까지 더해져 사력댐으로 완공되었습니다.
주변 환경과 공학적 필요에 따라 댐의 구조와 재료 선택은 완전히 달라질 수밖에 없습니다.
하지만 1978년 충주댐 착공 시기에는 조건이 180도 달라졌습니다. 국내 시멘트 생산량이 비약적으로 늘어났을 뿐 아니라, 주요 시멘트 공장들이 충주댐 바로 상류인 제천과 단양에 위치해 자재 조달이 무척 유리했습니다. 게다가 충주댐은 홍수 시 한강 수위를 낮추기 위해 초당 1만 톤 이상의 물을 쏟아낼 수문 6문이 필요했는데, 남한강의 좁은 협곡 지형에서 이를 감당하려면 댐 몸통 위에 수문을 얹는 콘크리트 중력댐 구조가 불가피했습니다.
첨두발전의 딜레마: 전기를 만들면 강이 널뛰는 문제
충주댐은 10만 kW급 발전기 4대를 갖추어 준공 당시 국내 최대 다목적댐 발전 용량을 자랑했습니다. 이 발전소의 핵심 임무는 전력 수요가 급증하는 특정 시간대에만 집중 가동하는 첨두발전이었습니다. 원자력이나 화력발전은 출력을 급격히 올리고 내리기 어렵지만, 수력발전은 밸브만 열면 몇 분 만에 최대 출력을 낼 수 있기 때문입니다.
그런데 여기서 심각한 딜레마가 발생합니다. 전력 피크 시간대에만 물을 쏟아내고 나머지 시간에는 발전을 멈추면, 하류 하천은 하루에도 몇 번씩 수위가 극단적으로 오르내리게 됩니다. 하류 주민들은 농업용수, 공업용수, 상수도를 일정하게 취수해야 하는데, 전기를 만들자니 하류가 메마르거나 범람하고 하류 유량을 일정하게 맞추자니 첨두발전을 포기해야 하는 진퇴양난에 빠진 것입니다.
해법으로서의 조정지댐: 역할을 쪼개는 공학적 역발상
충주댐은 이 상충하는 문제를 '댐 하나'로 해결하려 들지 않고, 본댐에서 하류로 19.6km 떨어진 곳에 보조 댐인 조정지댐을 건설하여 풀어냈습니다.

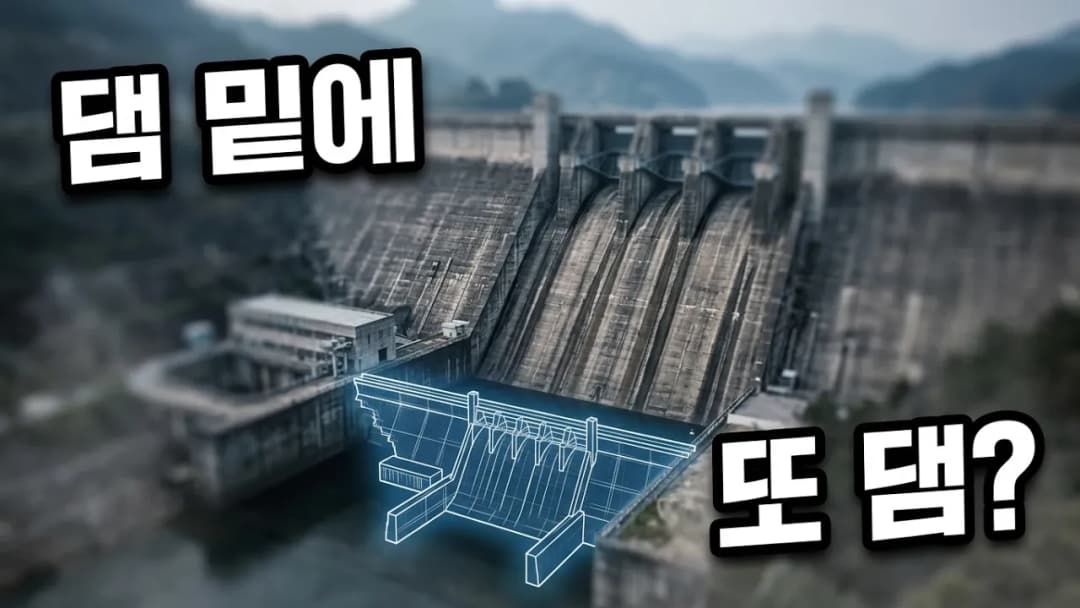

발전으로 인해 급격히 변하는 강물의 수위를 일정하게 조절해주는 조정지댐의 모습입니다.
높이 21m, 길이 480.7m 규모의 조정지댐은 본댐에서 첨두발전으로 쏟아져 나온 불규칙한 방류수를 일차적으로 받아냅니다. 그리고 이 물을 24시간 내내 초당 약 100톤씩 일정하게 하류로 펴서 흘려보냅니다. 본댐은 전력망이 가장 절박한 순간에 출력을 쏟아붓고, 하류의 조정지댐은 수위를 균일하게 다듬어 안정적인 용수를 공급하는 완충 버퍼 역할을 맡은 것입니다. 조정지댐 역시 6,000kW급 발전기 2대를 갖추어 수위를 고르는 과정에서 추가 전력까지 생산합니다.
입지 조건과 계통 제약이 엔지니어링 형태를 결정한다
토목 구조물에서 '절대적으로 우월한 단 하나의 형식'은 존재하지 않습니다. 소양강댐은 현장의 흙과 돌을 활용해 물류 한계를 극복했고, 충주댐은 원활한 자재 수급과 좁은 협곡의 방류 용량을 감당하기 위해 콘크리트 무게를 선택했습니다. 나아가 충주댐은 첨두발전과 하류 유량 유지라는 모순된 목적을 본댐과 조정지댐의 기능 분할로 명쾌하게 해결했습니다.
구조물의 형식과 배치를 이해할 때는 외형 이면에 있는 자재 수급성, 지형적 방류 한계, 그리고 운영상의 시스템 제약을 먼저 살펴보아야 합니다. 형태는 언제나 풀고자 하는 제약 조건의 결과물이기 때문입니다.
FAQ
사력댐은 콘크리트 댐보다 수압에 약한가요?
그렇지 않습니다. 사력댐은 콘크리트보다 재료의 단위 무게가 가볍지만, 밑변을 매우 넓게 설계하여 거대한 부피와 바닥 마찰력으로 동일한 수압을 안전하게 버텨냅니다. 다만 댐 상단으로 물이 넘칠 경우 토사가 유실되는 취약점이 있어 배수 설계를 분리해야 합니다.
충주댐의 첨두발전이란 무엇인가요?
전력 소비가 가장 많은 피크 시간대에 맞춰 댐의 수문을 열고 집중적으로 전력을 생산하는 발전 방식입니다. 가동과 정지에 걸리는 시간이 수 분에 불과한 수력발전의 기동성을 활용한 운영 형태입니다.
조정지댐의 주된 역할은 무엇인가요?
상류 본댐이 첨두발전을 하며 불규칙하게 쏟아낸 방류수를 임시 저장한 뒤, 24시간 동안 일정한 유량으로 하류에 고르게 흘려보내 하천 수위의 급격한 변동을 방지하고 안정적인 용수를 공급하는 것입니다.
