- 초속 수십 미터의 강풍을 견뎌야 하는 풍력발전기 날개는 이음매가 치명적인 약점이 되므로 자르지 않고 통째로 운송해야 합니다.
- 산길 구비에서는 날개를 60도 높이로 세워 회전 공간을 확보하고, 바다에서는 다리를 내려 배를 수면 위로 띄우는 역발상 공법을 활용합니다.
- 자연 한계를 넘어서는 공학적 통제력뿐만 아니라 지역 주민과 어민의 공감대를 얻는 사회적 합의가 대형 구조물 완성의 핵심입니다.
고속도로나 험준한 산 능선을 지나다 보면 아파트 20층 높이에 달하는 거대한 풍력발전기가 서 있는 모습을 쉽게 목격할 수 있습니다. 길이만 70~80m에 이르는 이 날개는 접히지도 않고 중간에 연결한 흔적도 없는 통자 한 조각입니다. 이렇게 길고 거대한 부품이 좁고 구불구불한 산길 커브를 어떻게 절벽 아래로 떨어지지 않고 안전하게 통과했을까요? 해답은 길을 깎아 넓히는 대신 날개를 하늘로 들어 올리는 역발상 공법에 있습니다.
풍력발전기 수송의 핵심, 왜 잘라서 옮기지 못할까
풍력발전기 블레이드(날개)는 내구성을 위해 조각내 운송한 다음 현장에서 붙이거나 용접하는 방식이 불가능합니다. 발전기가 들어서는 산 능선이나 바다는 초속 수십 미터의 강풍이 사시사철 불어오는 극단적인 환경이기 때문입니다. 날개 중간에 이음매가 생긴다면 그 접합부가 지속적인 피로 하중을 버티지 못하고 가장 먼저 깨지는 치명적인 구조적 약점으로 작동하게 됩니다.
수십 톤에 달하는 나셀은 발전기의 핵심 부품으로 날개의 회전을 전달받아 전력을 생산합니다.
결국 80m에 이르는 거대한 강철 및 복합소재 구조물을 단 한 덩어리 상태 그대로 운송해야만 합니다. 바람이 강해 발전 효율이 뛰어난 입지는 대부분 백두대간의 험준한 산 능선이나 먼바다에 집중되어 있습니다. 부품 크기가 커질수록 발전량도 비례해 늘어나므로 날개 규모는 해마다 대형화되는 추세이며, 이를 목적지까지 무사히 옮기는 과정 자체가 거대한 공학적 과제가 됩니다.
'길을 깎는 대신 날개를 세운다': 블레이드 리프터의 역발상
일반적인 대형 화물 수송 방식으로는 굽이치는 산길 코너를 무사히 돌 수 없습니다. 트레일러 앞바퀴가 코너를 빠져나가더라도 뒤따르는 80m 길이의 날개 끝이 절벽 바깥으로 밀려나거나 산비탈 암벽과 부딪히기 때문입니다. 과거에는 구비마다 산을 깎아 도로 폭을 넓히고 길을 바르게 폈으나, 이는 백두대간 환경 훼손 논란과 극심한 인허가 지연을 야기했습니다.
내구성과 안전성을 확보하기 위해 하나의 부품으로 일체 제작되는 풍력발전기 날개는 운송 시에도 절단이 불가능합니다.

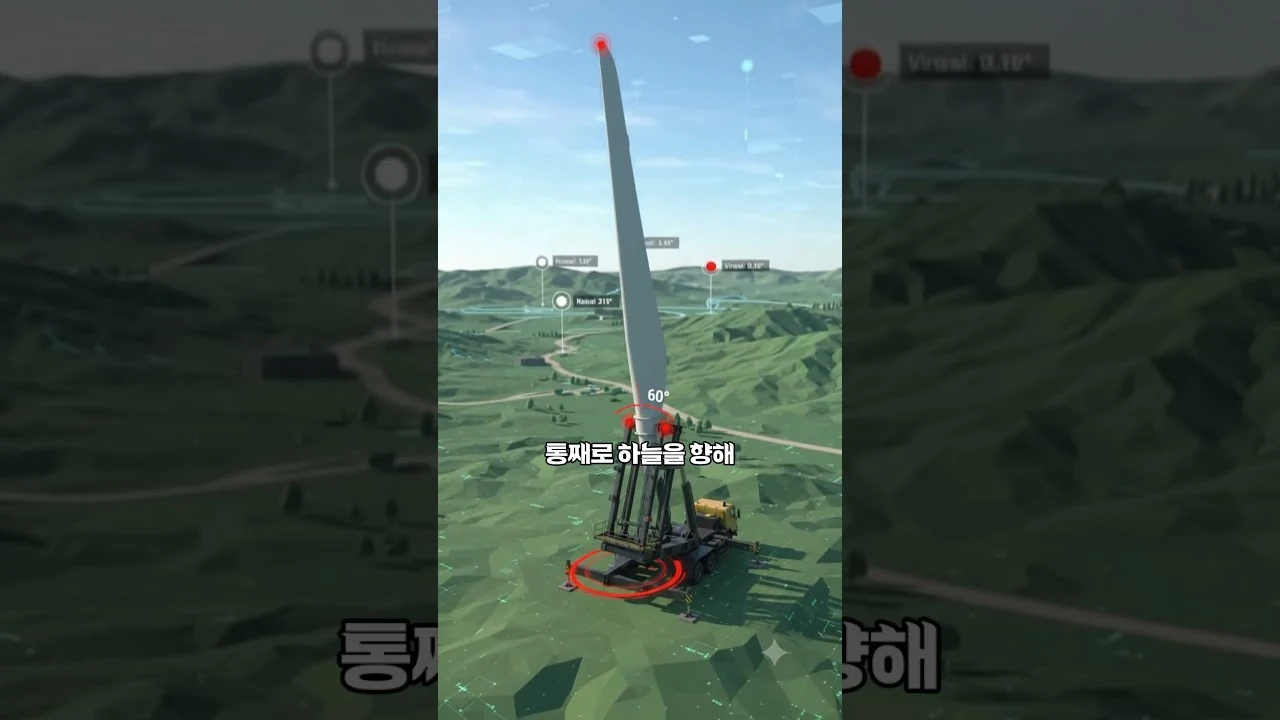

이 까다로운 딜레마를 풀어낸 핵심 기술이 바로 블레이드 리프터(Blade Lifter)라는 특수 수송 장비입니다. 날개를 수평으로 눕혀 달리면 회전 반지름이 지나치게 커지지만, 하늘 방향으로 약 60도 각도까지 들어 올리면 노면에 정사영되는 실질적 투영 길이가 크게 줄어듭니다. 곡선 구간 직전에서 날개를 세워 회전 반경을 확보한 후 코너를 빠져나가고, 다시 직선 구간에 접어들면 날개를 눕혀 안전을 도모하는 방식입니다. 산을 깎아내는 대신 날개의 각도를 조절해 지형적 한계를 극복한 셈입니다.
파도 위 흔들리지 않는 공사장: 해상 설치선의 자립 원리
육지 산꼭대기뿐 아니라 바다 한가운데 해상풍력단지(예: 제주 탐라해상풍력)에 발전기를 세울 때도 또 다른 공학적 역발상이 동원됩니다. 해상에서 크레인으로 높이 100m, 무게 수십 톤에 이르는 타워와 나셀(발전 장치 몸통)을 조립하려면 수면의 일렁임이 철저히 통제되어야 합니다. 그러나 일반 선박은 파도와 바람에 끊임없이 흔들리기에 미세한 정밀 조립 작업을 진행하기 어렵습니다.
거친 파도 속에서도 흔들림 없는 설치 작업을 위해 해저 바닥에 정착 다리를 내리는 잭업 선박의 구동 원리입니다.
이 문제를 해결하고자 해상 풍력 전용 설치선(잭업 선박)을 투입합니다. 이 특수 선박은 작업 현장에 도착하면 하부에 갖춰진 4개의 거대한 기둥(다리)을 해저 바닥까지 길게 내려 단단히 고정합니다. 이어 기둥을 지지대 삼아 선박 전체를 수면 위로 공중 부양하듯 올려 고정합니다. 출렁이는 파도와 분리된 단단한 고정식 작업 공간을 바다 한가운데 만드는 것입니다. 흔들림이 완벽히 차단된 갑판 위에서 대형 크레인을 활용해 거대한 타워를 세우고 날개를 정밀하게 조립합니다.
기술적 한계를 극복하는 역발상과 사회적 합의의 무게
산꼭대기 현장에서는 크레인을 이용해 타워 구획을 한 마디씩 쌓아 올리고 허공에서 날개 3개를 정밀하게 결합합니다. 이때 초속 수 미터 이상의 바람만 불어도 거대한 부품이 심하게 흔들려 작업이 즉각 중단됩니다. 바람으로 전력을 만드는 기계가 역설적이게도 바람 때문에 설치에 난항을 겪는 상황이 벌어지는 셈입니다.
기술적 혁신으로 날개를 하늘로 세우고 배를 수면 위로 띄워 풍력발전기를 설치하는 한계는 통제할 수 있게 되었으나, 더 까다로운 과제는 그 이후에 남겨집니다. 산간 지역 마을의 소음과 조망권 문제, 해상 어민들의 조업 구역 침해 등 다양한 이해관계자와의 인허가 및 협의 과정입니다. 실제로 풍력단지는 입지 타진부터 상업 가동까지 10년에 달하는 장기적인 세월이 소요되기도 합니다. 물리적·공학적 한계를 극복하는 창의적 역발상 못지않게, 그 바람의 터전에서 삶을 이어가는 이들과의 긴밀한 소통과 사회적 합의가 거대한 구조물을 완성하는 진정한 열쇠입니다.
FAQ
풍력발전기 날개를 운송할 때 중간을 잘라서 옮긴 후 현장에서 붙이면 안 되나요?
풍력발전기 날개는 초속 수십 미터의 강풍과 피로 하중을 수십 년간 견뎌내야 합니다. 날개 중간을 잘라 붙일 경우 접합부(이음매)가 구조적으로 가장 약한 부위가 되어 파손 위험이 극도로 높아지므로 반드시 통째로 운송해야 합니다.
블레이드 리프터는 어떤 원리로 산길 커브를 통과하나요?
수평으로 눕혀진 80m 길이의 날개를 특수 트레일러가 하늘을 향해 약 60도 각도로 세웁니다. 이렇게 각도를 높이면 도로에 투영되는 회전 길이가 획기적으로 줄어들어, 산을 파헤치거나 도로를 넓히지 않고도 급곡선 구간을 무사히 통과할 수 있습니다.
파도가 치는 바다 위에서 어떻게 거대한 해상풍력발전기를 조립하나요?
해상풍력 전용 설치선(잭업 선박)이 선박 하부의 거대한 기둥 4개를 해저 바닥에 내린 후, 선박 전체를 바다 수면 위로 올려 고정합니다. 파도와 해류의 영향에서 완전히 독립된 정지 작업 갑판을 구축한 뒤 대형 크레인으로 부품을 정밀하게 조립합니다.
