- 보령해저터널은 바다를 막거나 구조물을 가라앉히는 방식 대신 바다 밑 55m 두께의 암반 자체를 천장으로 삼아 굴착한 국내 최장 해저 터널입니다.
- 화약 발파 전 3단계 지층 및 유수량 탐사를 거치고, 기준치를 넘는 미세 균열마다 고압 시멘트액을 주입하는 차수 그라우팅으로 수압과 붕괴 위험을 제어했습니다.
- 200m 단차 굴착과 비상 방수문이라는 이중 안전망을 더해 거대한 수압에 맞서지 않고 암반을 방파제로 역이용한 현대 토목 공학의 성과를 보여줍니다.

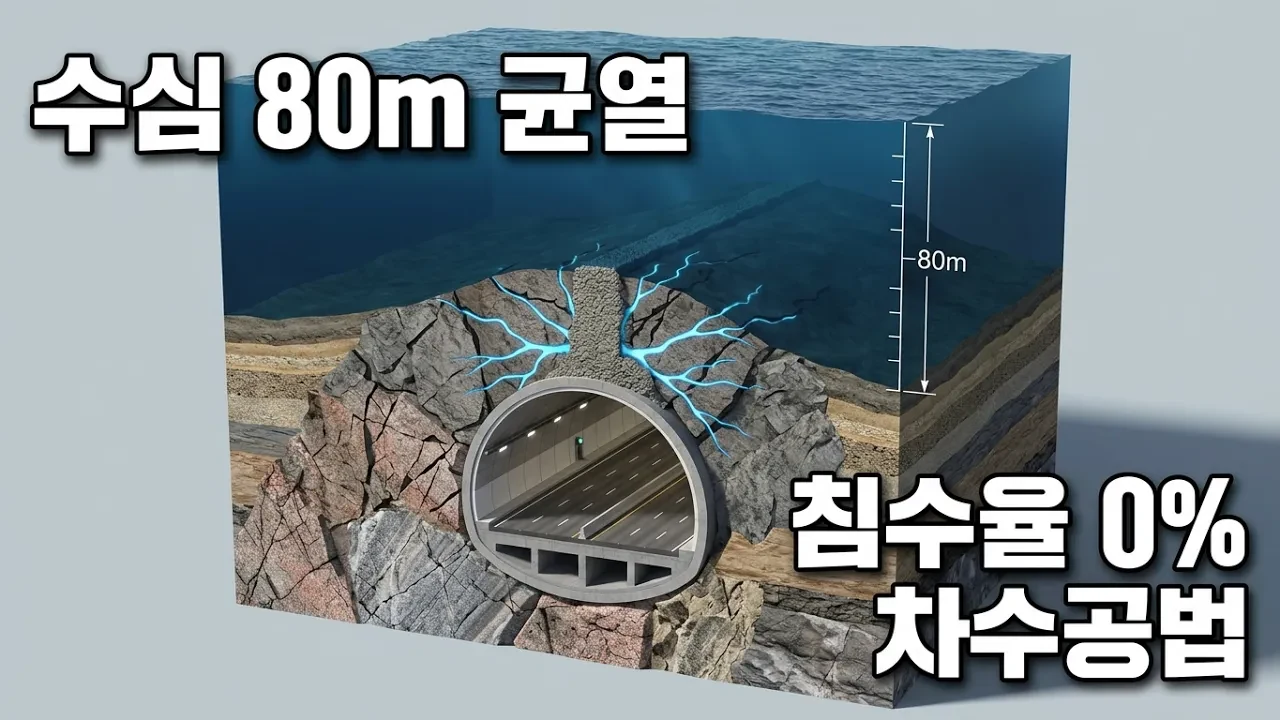

충남 대천항과 원산도를 잇는 6,927m의 보령해저터널은 바다를 제방으로 막고 판 것도, 미리 만든 콘크리트 터널 상자를 바닷속에 가라앉혀 이어 붙인 것도 아닙니다. 머리 위에 거대한 바닷물을 그대로 얹은 채 해수면 아래 80m 지점의 단단한 암반에 화약을 터뜨려 길을 냈습니다. 바다와 정면으로 맞서는 대신 암반 자체를 천장이자 방파제로 활용한 이 프로젝트는 고난도 해저 토목 공학의 정수를 보여줍니다.
해저 터널 기술이 왜 중요한가: 단절된 길과 환경의 딜레마
서해안을 따라 이어지는 국도 77호선은 보령과 태안 사이 바다에 막혀 오랜 시간 끊겨 있었습니다. 보령에서 바다 건너 태안 영목항으로 가려면 홍성과 서산을 거쳐 75km를 우회해야 했고, 차로 1시간 30분이 걸리는 거리였습니다. 이 단절을 해결하기 위해 가장 먼저 떠올린 대안은 다리 건설이었습니다.
하지만 대천항과 원산도 사이는 천수만 입구로 물고기와 조개가 자라는 수산자원 보호구역이었습니다. 6~7km 길이의 교량을 세우려면 수십 개의 교각을 해저에 박아야 하는데, 이는 천수만 생태계를 크게 훼손할 우려가 컸습니다. 게다가 화력발전소로 향하는 대형 석탄 운반선이 드나들 수 있도록 다리를 지나치게 높게 설계해야 하는 현실적 한계도 뒤따랐습니다. 다리와 인공섬, 짧은 해저 터널을 섞는 절충안도 검토되었으나 경제성과 환경성 모두에서 낙제점을 받았습니다. 결국 바다 위를 완전히 비워두고 전 구간을 해저 암반 밑으로 통과시키는 선택을 내렸습니다.
해저 굴착의 개념 정의: 침매공법과 NATM 공법의 차이
해저 터널을 짓는 대표적인 방식으로는 바다 양쪽을 제방으로 막고 바닥을 파내는 개착식, 육상에서 제작한 콘크리트 함체를 물속에 가라앉혀 연결하는 침매공법, 그리고 단단한 암반 자체를 뚫고 나아가는 NATM(New Austrian Tunnelling Method) 공법이 있습니다. 1932년에 지어진 500m 미만의 통영 해저 터널은 물을 막고 팠으나 장거리 시공에는 한계가 분명했고, 거가대교 해저 구간에 쓰인 침매공법은 해저 지반이 무른 연약지반에 적합한 방식입니다.

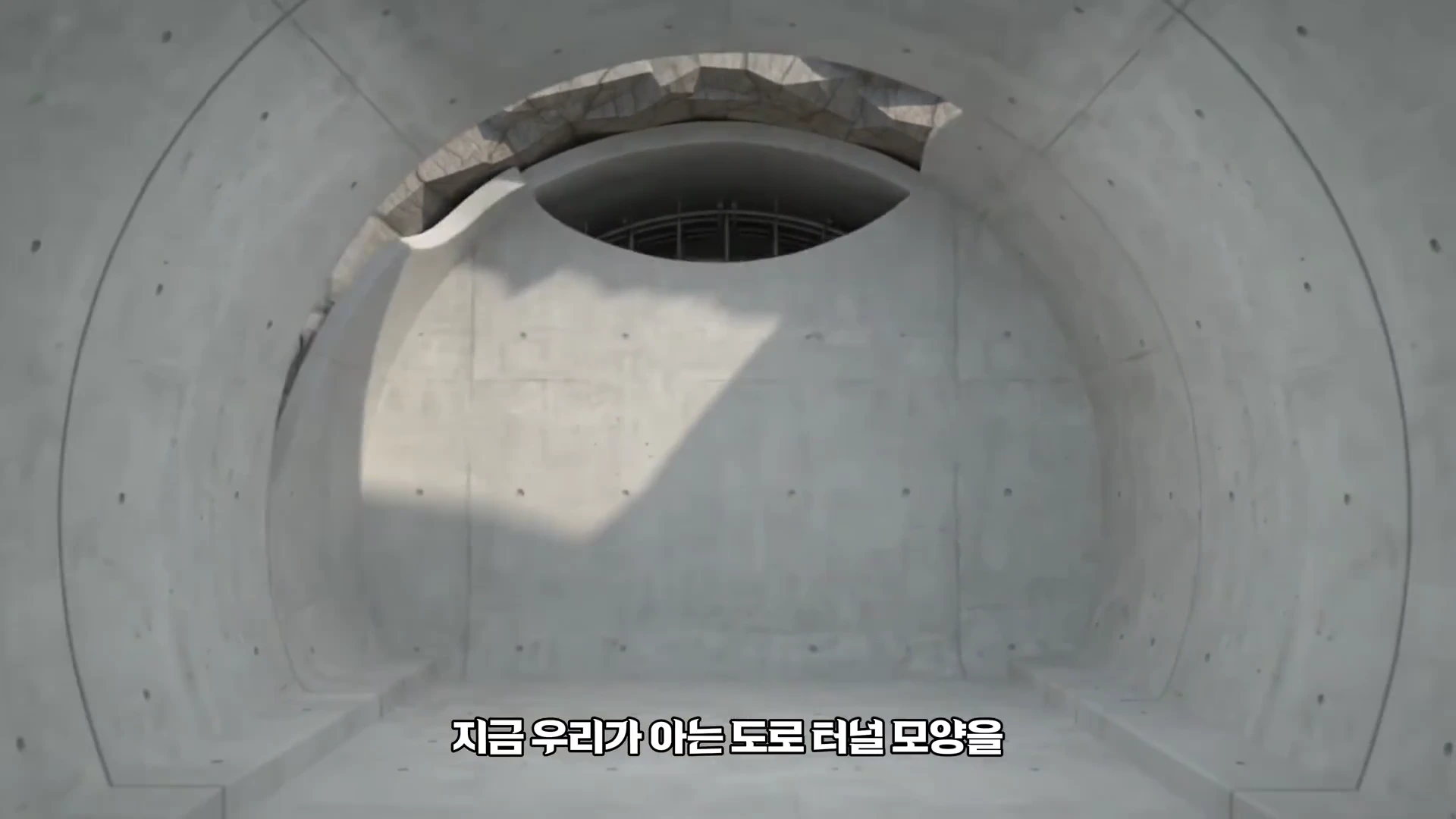

보령 바다는 지질 조사 결과 화약으로 발파해 뚫을 수 있는 단단한 암반층이 확인되었습니다. 이에 따라 물을 물리적으로 밀어내는 대신, 바다 바닥에서 55m를 더 파고 들어가 약 20층 아파트 높이에 달하는 두꺼운 암반 지붕을 확보한 뒤 NATM 공법을 적용했습니다. 바위에 구멍을 뚫고 화약을 터뜨린 후, 굴착면에 특수 콘크리트(숏크리트)를 쏘아 붙이고 부식에 강한 락볼트(쇠막대)를 촘촘히 박아 암반 스스로 하중을 지탱하도록 만드는 원리입니다.
흔히 오해하는 점: 무조건 깊이 파면 안전할까?
흔히 해저 터널은 바다 깊은 곳으로 내려갈수록 바위층이 두꺼워져 안전할 것이라고 생각하기 쉽습니다. 그러나 해저 토목에서 깊이는 곧 수압의 증가를 의미합니다. 바다 밑 암반에는 지각 변동으로 암석이 잘게 부서진 파쇄대와 미세한 균열이 무수히 존재합니다. 균열 하나로도 엄청난 압력의 바닷물이 터져 나올 수 있으며, 1980년대 노르웨이에서도 해저 터널 굴착 중 파쇄대를 만나 붕괴 사고가 발생한 바 있습니다.
따라서 균열을 피해 단순히 깊이 내려가는 것은 근본적인 해결책이 되지 못합니다. 깊어질수록 머리 위의 수압이 걷잡을 수 없이 커지기 때문입니다. 결국 공학적 승부처는 깊이가 아니라 암반 내부의 균열을 사전에 찾아내 물길을 완벽히 차단하는 선제적 방수에 있습니다.
무작정 깊이 파고 들어가는 것만이 능사는 아닙니다. 깊어질수록 바위 지붕은 두꺼워지지만, 그만큼 수압도 강해져 또 다른 위험 요인이 되기 때문입니다.
현장 적용 메커니즘: 3단계 탐사와 차수 그라우팅

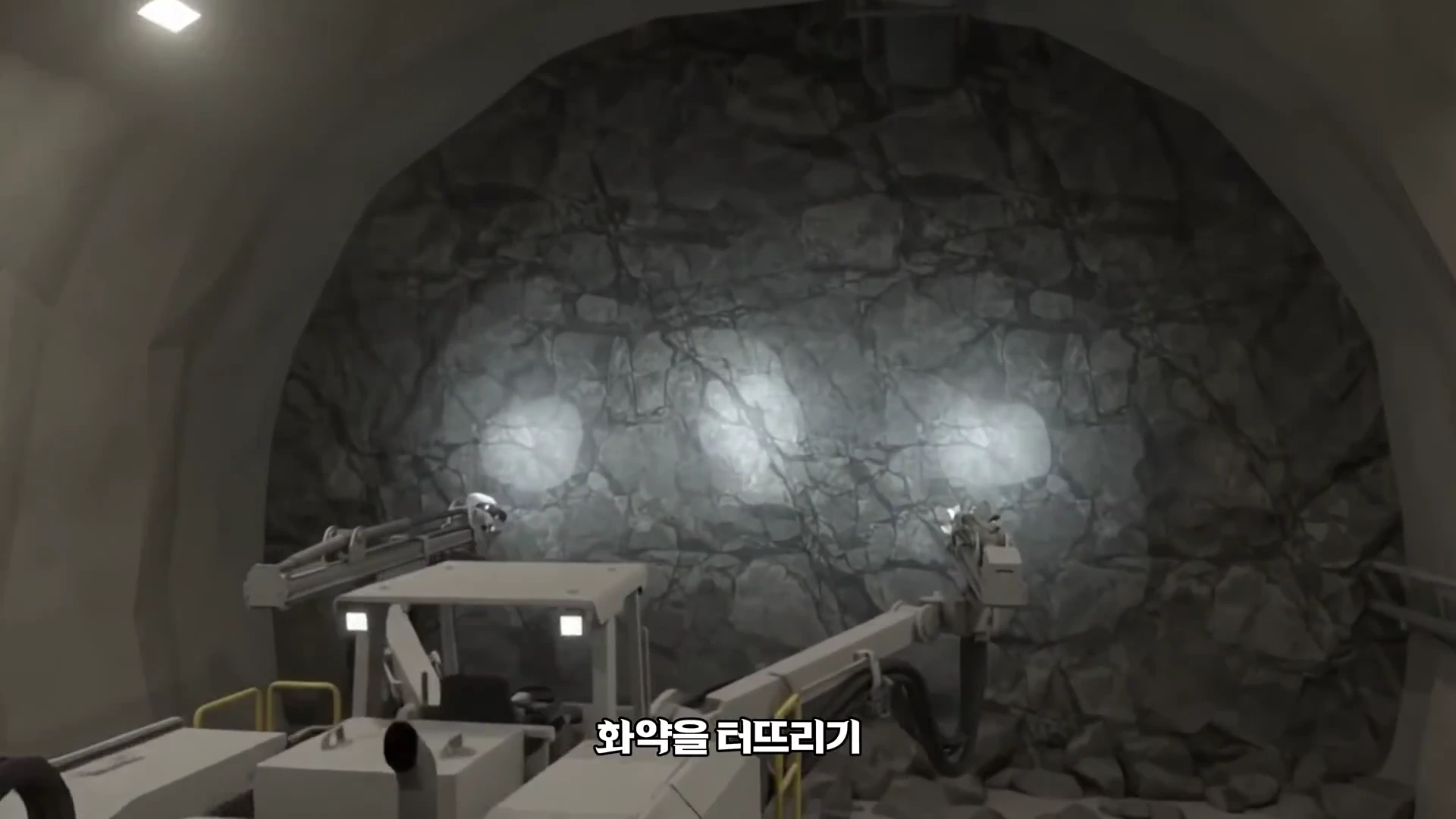

보령해저터널 시공팀은 암반의 틈을 피하는 대신 화약을 터뜨리기 전 세 단계에 걸쳐 앞선 지층을 정밀 분석했습니다. 탄성파 진동을 쏘아 되돌아오는 파형으로 전방 200m 지층을 파악하고, 수십 미터 앞까지 수평 시추를 진행해 암석 샘플을 직접 채취했습니다. 마지막으로 굴착면 바로 앞 20m 구간에 3개의 감지 구멍을 뚫어 유입되는 지하수량을 실시간 측정했습니다.
수압으로부터 안전을 확보하기 위해 화약을 터뜨리기 전 지층을 탐사하고 돌 틈을 메우는 차수 그라우팅 공법입니다.
이때 감지 구멍 1개에서 분당 4L 이상, 또는 3개 구멍 합산 8L가 넘는 물이 유출되면 굴착을 즉각 중단하고 차수(遮水) 그라우팅을 진행했습니다. 미세 균열 틈새로 고압의 시멘트액을 밀어 넣어 암반 자체를 물이 통과하지 못하는 단단한 둑으로 재탄생시키는 작업입니다. 균열을 먼저 틀어막은 뒤에만 1~3m씩 조심스럽게 화약을 터뜨리며 전진했습니다.

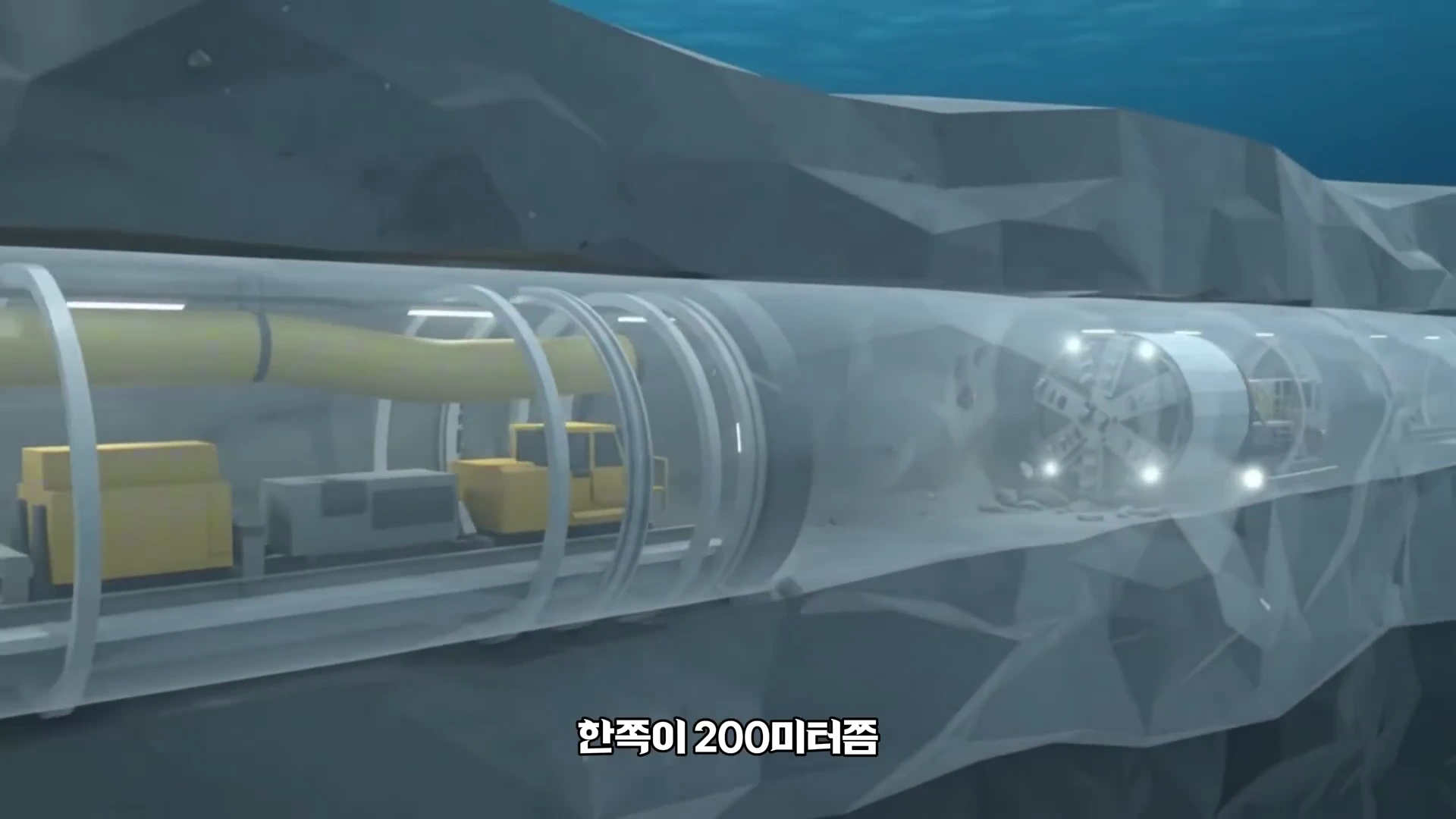

만약의 사태를 대비한 구조적 이중 안전망도 도입되었습니다. 상·하행 두 개의 터널을 나란히 파지 않고 한쪽 터널을 약 200m 앞서 굴착하게 함으로써 앞선 터널이 지질 탐색용 '선도 터널' 역할을 하도록 설계했습니다. 전방에 위험 지층이 나타나면 두께 1m짜리 특수 방수문을 설치해 비상시 구역을 즉시 차단하고, 뒤따라오던 터널을 통해 우회 배수 및 차수 작업을 진행할 수 있는 구난 시스템을 구축했습니다.
해저 터널은 단순히 깊이 파는 것보다 암반의 균열을 빈틈없이 메우고 견고한 구조를 완성하는 것이 훨씬 중요합니다.
해저 공학적 통찰: 자연의 힘을 억누르지 않고 활용하는 법
착공 8년 6개월 만인 2019년 6월 바다 한가운데 암반 아래에서 양방향 굴착면이 오차 없이 관통되었고, 방수막과 철근 콘크리트 라이닝을 덧씌운 끝에 2021년 12월 전면 개통되었습니다. 4,000여 일의 공사 기간 동안 단 한 건의 해수 유입 사고나 중대 안전사고 없이 완공되었습니다.
보령해저터널의 사례는 물리적 장애물을 만났을 때 거대한 힘으로 자연을 억누르는 대신, 두터운 암반이라는 주변 환경을 하중 지지 구조체로 역이용하고 수압과 균열이라는 잠재 위험을 선제적으로 통제하는 역발상이 얼마나 강력한 공학적 해법이 되는지를 명확히 보여줍니다.
FAQ
보령해저터널은 왜 다리가 아닌 해저 터널로 건설되었나요?
해당 해역이 천수만 입구의 수산자원 보호구역이라 교각 설치 시 해양 생태계 훼손 우려가 컸고, 인근 화력발전소로 드나드는 대형 선박의 통항 높이를 확보해야 했기 때문입니다.
침매공법 대신 암반 굴착(NATM) 방식을 선택한 이유는 무엇인가요?
바다 밑바닥이 무른 흙으로 덮인 연약지반이 아니라 화약으로 발파 가능한 단단한 암반층으로 이루어져 있어, 암반 자체를 지붕 삼아 뚫는 NATM 공법이 기술적·경제적으로 더 적합했기 때문입니다.
터널 굴착 중 바닷물이 터져 나오는 것을 어떻게 막았나요?
화약 발파 전 3단계 전방 탐사를 거쳐 20m 앞 감지 구멍의 유수량이 기준치를 넘으면 즉시 고압 시멘트액을 주입해 바위 틈을 메우는 차수 그라우팅 작업을 선행했습니다.
굴착 중 최악의 붕괴나 침수 사고에 어떻게 대비했나요?
두 터널을 200m 시차를 두고 엇갈려 굴착하며 선행 터널에 두께 1m 방수문을 세워뒀습니다. 비상시 문을 잠가 사람을 대피시키고 후행 터널을 통해 배수 및 보강 작업을 하도록 설계했습니다.
